Software für den Treppenbau |
| ||||
|
|
|
Das HolztreppenprogrammEntwerfen von Treppen mit dem Computer |
|
| Mit dem Treppenprogramm können Sie gerade, viertel-,
zweiviertel-, halb- und dreiviertelgewendelte sowie S-förmige Treppen in
Minutenschnelle entwerfen. Da das Programm bei der Installation auf die in
Ihrem Betrieb verwendeten Standardwerte eingestellt wird, brauchen Sie bei
der Planung nur noch die von diesen Werten abweichenden Maße
anzupassen. So ist eine schnelle Konstruktion Ihrer Treppen gewährleistet.
Nach der Eingabe der Grundrissdaten berechnet das Programm einen Vorschlag für die Gehlinie mit allen relevanten Treppendaten wie zum Beispiel Steigungshöhe, Auslegung, Anzahl der Steigungen und Blondelschem Schrittmaß. Wurde ein Treppenloch eingegeben, so wird zusätzlich die Kopfhöhe angegeben. Selbstverständlich berücksichtigt das Programm voreinstellbare Grenzen, um gültige Treppenbaunormen zu überwachen. Sollte eine solche Norm aufgrund der eingegebenen Maße einmal nicht eingehalten werden können, so wird auf diese Abweichung aufmerksam gemacht. Den anschließenden Vorschlag des Programms für die Verziehung der Treppe können Sie in der Regel ohne weitere Änderungen übernehmen. Für den Fall, dass dieser nicht völlig Ihren Vorstellungen entspricht, wird Ihnen eine Vielzahl von Möglichkeiten geboten, die Verziehung zu beeinflussen: angefangen von der Wahl der Art der Verziehung (konstant / linear / parabolisch) über die Festlegung des Mindestauftritts innen bis hin zur manuellen Korrektur. |
|
Nachdem Sie die so entworfenen Treppen gespeichert haben, können Sie sich Wangen, Handläufe, Stufen und Pfosten als 1:1-Schablone ausgeben lassen. Neben dem Aufriss lassen sich weitere Formulare der Arbeitsvorbereitung ausgeben. So können Sie sich Montage-, Kunden- und 3D-Zeichnungen, sowie Angebot und Auftragsbetätigung ausdrucken.
Darüber hinaus haben wir bereits über 300 Anlagen zur Fertigung von Treppen mit Computer- gesteuerten Oberfräsen (2 1/2 bis 5 Achsen) verschiedener Hersteller installiert. Dabei werden die im Treppenprogramm errechneten Daten der Stufen , Setzstufen, Wangen, Krümmlinge und Handläufe in die Steuerung der CNC- Maschine übertragen und alle Teile automatisch ausgefräst. Ein Krümmling mit Omegahandlaufprofil kann schon mit einer 4 - Achsmaschine gefertigt werden.
Die Montagezeichnungen sind mit allen benötigten Maßen und Konstruktionshilfen versehen. Möchten Sie Ihrem Kunden eine Grundrisszeichnung überreichen, so empfiehlt sich die Kundenzeichnung, die nur grundlegende Maße enthält.
Die perspektivische Darstellung der Treppe kann auf dem Bildschirm gedreht und vergrößert werden, so dass die Treppe aus jedem beliebigen Winkel betrachtet werden kann.

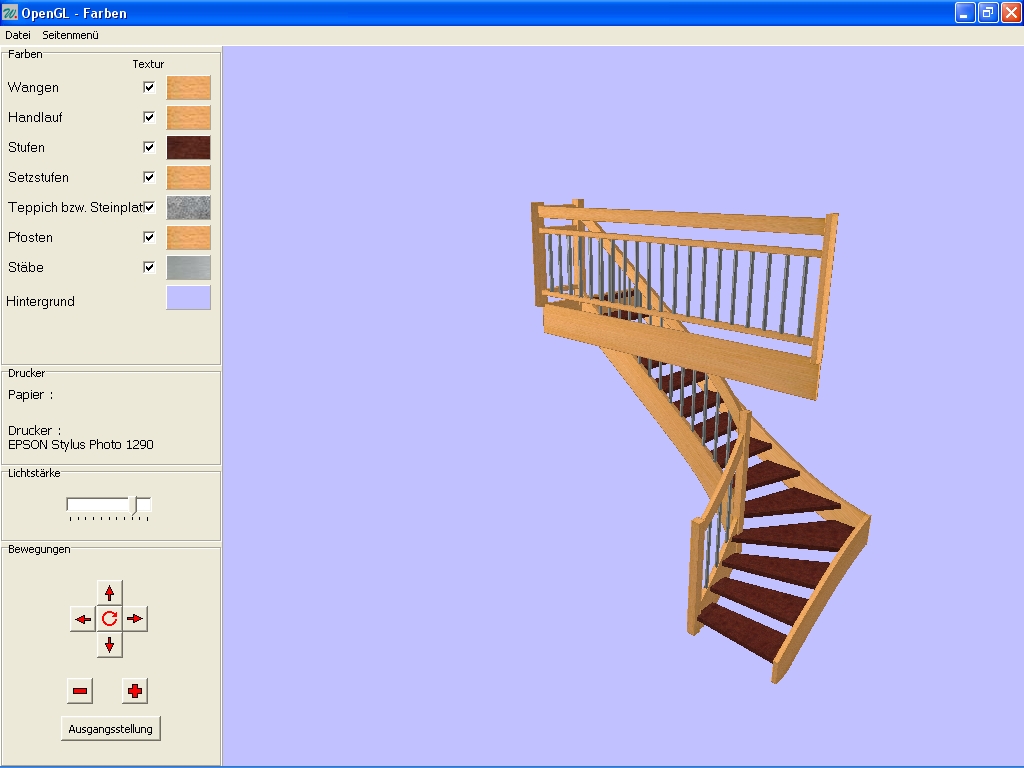

Seit November 2004 verfügt unser Programm über eine interne fotorealistische 3D-Darstellung. Sie können die Treppe hierbei mit beliebigen Texturen und Farben belegen.
Bei den Stufen werden zuschnittoptimiert Platten mit je 2 Stufen angeboten, wobei in der Liste noch der Holzverbrauch angegeben wird. Bei der Lichtwange ist es möglich, die Plattenbreite und Länge für die Wange zusammen mit dem Handlauf zu errechnen.
Das Angebotsblatt enthält neben einem Bild und Grundriss der Treppe alle für den Kunden relevanten Daten.
Die DXF-Ausgabe unserer Zeichnungen können Sie in eine Vielzahl anderer Programme importieren.
Zur dreidimensionalen Darstellung mit Holztexturen können Sie die Ausgabe an die Branchensoftware ESIGN und DICAM wählen. Mit einer solchen Darstellung, wie sie im oberen Teil der Seite zu sehen ist, geben Sie Ihrem Kunden ein genaues Bild über seine künftige Treppe.
|
