Software für den Treppenbau

Das Stahltreppenprogramm

Entwerfen von Treppen mit dem Computer

Mit unserem Stahlprogramm haben Sie die Möglichkeit, Mittel- und Zweiholmtreppen, Bolzen- und optional auch Stahlwangentreppen zu entwerfen. Wählen Sie zwischen Harfen-, Segment- oder mitlaufenden Geländern. Planen Sie zusammenhängende Treppenanlagen mit bis zu drei Geschossen.

Das Programm wird bei der Installation auf Ihre Standardfertigungsmaße eingerichtet. Diese Maße  werden Ihnen beim Treppenentwurf vorgeschlagen. Sie können sie dann auftragsspezifisch verändern. So ist eine schnelle Konstruktion Ihrer Treppen gewährleistet.

Nach der Eingabe der Grundrissdaten berechnet das Programm einen Vorschlag für die Gehlinie mit allen relevanten Treppendaten wie zum Beispiel Steigungshöhe, Auslegung, Anzahl der Steigungen und Blondelschem Schrittmaß. Wurde ein Treppenloch eingegeben, so wird zusätzlich die Kopfhöhe angegeben. Selbstverständlich berücksichtigt das Programm voreinstellbare Grenzen um gültige Treppenbaunormen zu überwachen. Sollte eine solche Norm aufgrund der eingegebenen Maße einmal nicht eingehalten werden können, so wird auf diese Abweichung aufmerksam gemacht.

Den anschließenden Vorschlag des Programms für die Verziehung der Treppe können Sie in der Regel ohne weitere Änderungen übernehmen. Für den Fall, dass dieser nicht völlig Ihren Vorstellungen entspricht, wird Ihnen eine Vielzahl von Möglichkeiten geboten, die Verziehung zu beeinflussen: angefangen von der Wahl der Art der Verziehung (konstant / linear / parabolisch) über die Festlegung des Mindestauftritts innen bis hin zur manuellen Korrektur.

Die entworfenen Treppen werden auf der Festplatte mit Namen und Anschrift des Bauherrn, Auftragsnummer sowie Datum unter einer fortlaufenden Nummerierung abgelegt. Nun können Sie sich die Treppe ausplotten lassen oder Sie direkt mittels CNC fertigen.

Ausgabemöglichkeiten des Treppenprogramms

Grundrissdarstellungen und Holmseitenansicht im Maßstab 1:10

Die Montagezeichnungen und die Harfenansichten sind mit allen benötigten Maßen und Konstruktionshilfen versehen.

1:1 Schablonen für die Fertigung

Für die Fertigung können sowohl Stufen als auch  Holme im Maßstab 1:1 ausgegeben werden.

Zuschnittlisten und Zeichnungen für Stufen

Bei den Stufen werden zuschnittoptimiert Platten mit je 2 Stufen angeboten, wobei in der Liste noch der Holzverbrauch angegeben wird.

Ausgabe von CNC - Daten

Es ist es möglich, die im Treppenprogramm errechneten Daten der Stahlunterkonstruktion direkt in die Steuerung einer CNC-Maschine zu übertragen, so dass die Stahlunterkonstruktion automatisch zugeschnitten wird. Auch die Stufen können an entsprechenden Bearbeitungszentren automatisch gefertigt werden.

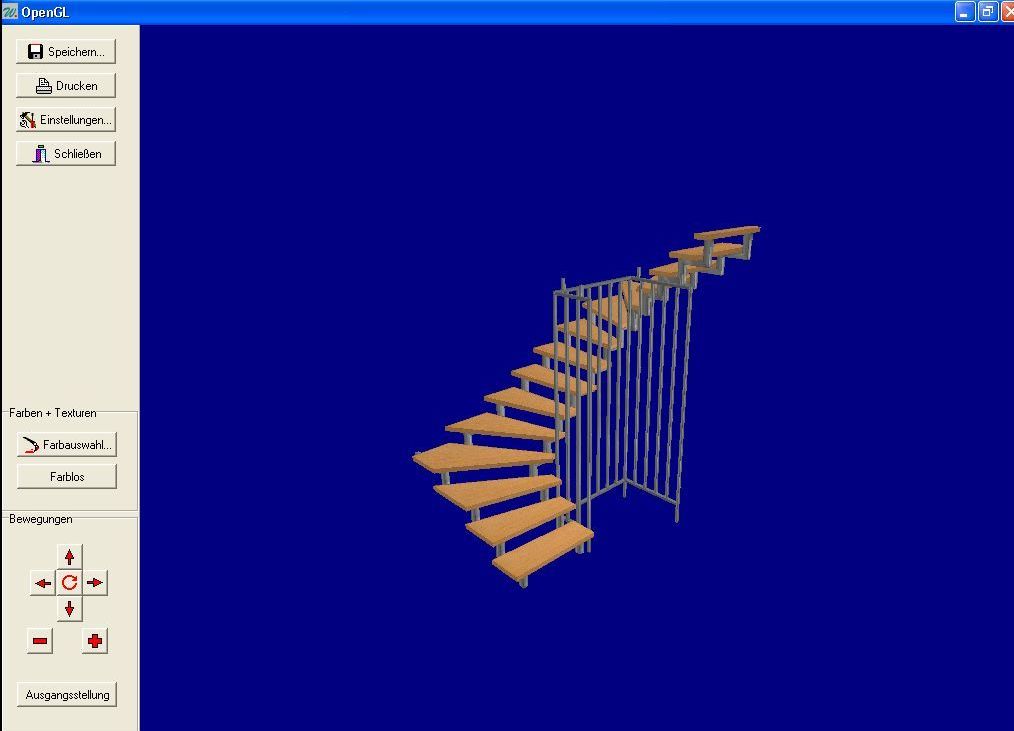

Dreidimensionale Darstellung

Die perspektivische Darstellung der Treppe kann auf dem Bildschirm gedreht und vergrößert werden, so dass die Treppe aus jedem beliebigen Winkel betrachtet werden kann.

Neu: Eigene fotorealistische Darstellung

Seit November 2004 verfügt unser Programm über eine interne fotorealistische 3D-Darstellung. Sie können die Treppe hierbei mit beliebigen Texturen und Farben belegen.

Ausgabe von DXF - Daten

Die DXF-Ausgabe unserer Zeichnungen können Sie in eine Vielzahl anderer Programme importieren.
