Лестницы деревянные

Конструирование лестницы на компьютере

С помощью нашей программы Вы имеете возможность в течении нескольких минут сконструировать лестницу.Возможны следующие виды: прямая, 1/4 , 2/4 , 3/4 и "S" формы. Так как уже при инсталировании нашей программы на Вашем предприятии будут учитаны стандартные размеры, Вам необходимо лишь некоторые размеры подправить. Очень бысто Вы сконструировали лестницу.

Во время загрузки размеров, компьютер выдаёт план лестницы, различные высчитаные программой данные : ширину ступени , расстояние между балясинами расстояние до средней линии. При уклонении от действующих норм эти данные помечаются красным цветом.

Наша программа предлагает вариант лестницы,который Вы перенимаете . Если Вы не довольны нашим вариантом, то есть множество способов лестницу изменить:вид изгиба (постоянный/линейный или параболический),задание постоянного размера для узкой стороны ступени, изменение каждой ступени отдельно.

После сохранения разработанной лестницы имеется возможность выдачи всех деталей (ступени, подступи, тетивы, балясины , столбы,поручни) на принтер (в масштабе1:1). Дополнительно к этому имеются другие формуляры : чертёж монтажа, трёхмерное изображение, тетива и ступени (1:10) ,предложение (см. вверху "Возможные чертежи").

Более 300 предприятий-изготовителей лестниц , которые имеют ЧПУ (от 3 до 5 - осных центров ) , работают с нашей программой . При помощи программы высчитанные детали передаются к ЧПУ машине и автоматически фрезеруются . С программой фирмы "Wagemeyer GmbH" возможно изготовление изгиба с профилем для поручня на 3 - осном центре.

Возможные чертежи

Чертёж монтажа в масштабе 1:10

Здесь Вы найдёте все необходимые размеры и вспомогательные линии. Если Вы желаете передать чертёж заказчику (1:10) , то можно использовать "Чертёж для клиента"(1:10 с главными размерами).

"Трёхмерное изображение"

При трёхмерном изображении на мониторе , лестницу возможно повернуть в нужный Вам угол зрения и увеличить тот или иной участок .

"Оптимированные листы" и "Тетива и ступени (1:10)"

Возможна комбинированная заготовка ступеней( 2 скошенные вместе, по Вашему желанию с делением на ламели ) и тетивы с поручнем. В листе Вы найдёте вычисленный объём древесины.

1:1 шаблоны для изготовления всех деталей

Ступени с позициями для подступеней ,балясин и столбов.
Входной-, выходной- и угловой столбы с позициями карманов и соединительных отверстий для тетив и поручней
Контур тетив и косоуров , соединительные отверстия , позиции отверстий для балясин , карманы для ступеней и подступеней .
Контур поручней , позиции отверстий для балясин , соединительные отверстия со столбом
Изгибы в развёртке и как один шаблон (вместе с тетивой)
Чертёж монтажа (вид сверху) в масштабе 1:1

"Предложение"

Этот лист содержит (в формате А 4): "трёхмерное изображение" , "чертёж монтажа" и все необходимые для клиента данные .

Выдача в формате " DXF "

Для обработки наших чертежей при помоши других программ , возможна выдача данных в формате " DXF " ("чертёж монтажа" в масштабе 1:10 ,ступени и тетивы 1:1).

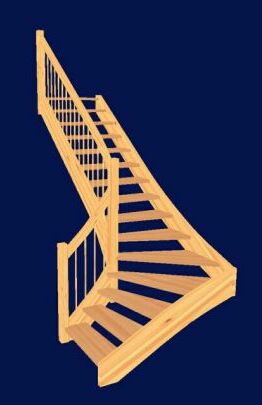

Фотореалистическое изображение

Для фотореалистического изображения сконструированной лестницы с текстурами древесины Вы можете использовать программы фирм ESIGN или DICAM . Такое изображение (см.вверху например "1/4 лестница") Вы представите для клиента ,что бы он увидел свою будующую лестницу .
